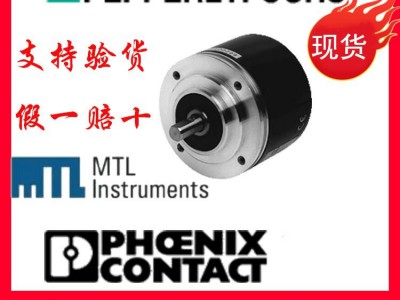

FVM58N-011K2R3GN-1213

产品详情

FVM58N-011K2R3GN-1213

参数表节选：的技术参数  FVM58
功能性安全相关参数
MTTFd 110 a
任务时间 (TM) 20 a
L10 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下
诊断覆盖率 (DC) 0 %
电气技术规格
工作电压 10 ... 30 V DC
空载电流 大 140 mA
功耗 ≤ 2,5 W ， 没有输出驱动器
线性度 ± 0,5 LSB
输出码 格雷码，二进制码
Code course（计数方向） 顺时针递增（顺时针旋转，code course 递增）
代码准备时间 0,3 ms
接口
接口类型 推挽，并行 ， 短路保护
分辨率
多匝 25 Bit
负载电流 20 mA
电压降 ≤ 2,5 V
信号电压
高 工作电压负压降
低 ≤ 2,8 V
上升时间 300 ns
断电延时 300 ns
代码更改频率 400 kHz
输入 1
输入类型 选择计数方向（顺时针/逆时针）
信号电压
高 10 ... 30 V
低 0 ... 2 V
输入电流 < 6 mA
输入 2
输入类型 临时存储 (LATCH)
信号电压
高 10 ... 30 V
低 0 ... 2 V
输入电流 < 6 mA
接通延时 < 0,1 ms
断开延时 < 0,1 ms
输入 3
输入类型 零位调整 (PRESET)
信号电压
高 10 ... 30 V
低 0 ... 2 V
输入电流 < 6 mA
接通延时 < 1 ms
连接
连接器 类型 9426，26 针
电缆 ∅9 mm，15 x 2 x 0.14 mm2，2 m
符合标准
防护等级 DIN EN 60529，IP65
气候测试 DIN EN 60068-2-3，无冷凝
发射干扰 EN 61000-6-4:2007
抗扰度 EN 61000-6-2:2005
耐冲击性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
认证和证书
UL 认证 cULus 认证，一般用途，2 类电源
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
缆线型号：
-30 ...70 °C（硬线）
-5 ...70 °C（软线）
存储温度 -40 ... 85 °C (-40 ... 185 °F) （缆线型号：-5 ...70 °C）
机械规格
材料
组合 1 外壳：带粉末涂层的铝材
法兰：铝
轴：不锈钢
组合 2 (Inox) 外壳：不锈钢
法兰：不锈钢
轴：不锈钢
质量 大约 400 g （组合 1）
大约 800 g （组合 2）
旋转速度 大 12000 min -1
惯性力矩 30 gcm2
起始扭矩 ≤ 5 Ncm
轴负载
轴向 40 N
径向 110 N
