利鼎供应LD-1072大功率电机线圈环氧树脂灌封胶

LD-1072大功率电机灌封胶

LD-1072灌封胶是一款双组份高导热环氧树脂灌封材料，主要解决线圈散热困难、浇注体温升太高以及灌封材料耐温不够的问题。

一、产品特点:

除具备一般环氧树脂灌封材料的特点外,特别具有:
1、导热性好，固化物具有极高的导热效率。
2、耐高低温性能好，能够适应较宽温度变化。

3、固化物柔韧性好、机械强度高。
4、线性膨胀系数和体积收缩率小。
5、粘接强度高，耐开裂性能优异。
二、产品用途:

LD-1072高导热耐高温灌封胶适用于大功率电机、线圈、传感器、控制模块、温控探头、大功率电子元器件以及需较好散热的绝缘导热灌封。

三、性能指标

注：粘度、颜色、固化时间可以根据使用者要求进行调整

四.使用方法：
1、灌封胶用之前，先将A料搅拌5分钟，然后预热至60℃备用。
2、将欲灌封的线圈（或要灌封的器件）进行工装模具组装，组装完毕后，对整个工装组合体在100℃加热，驱除潮气。

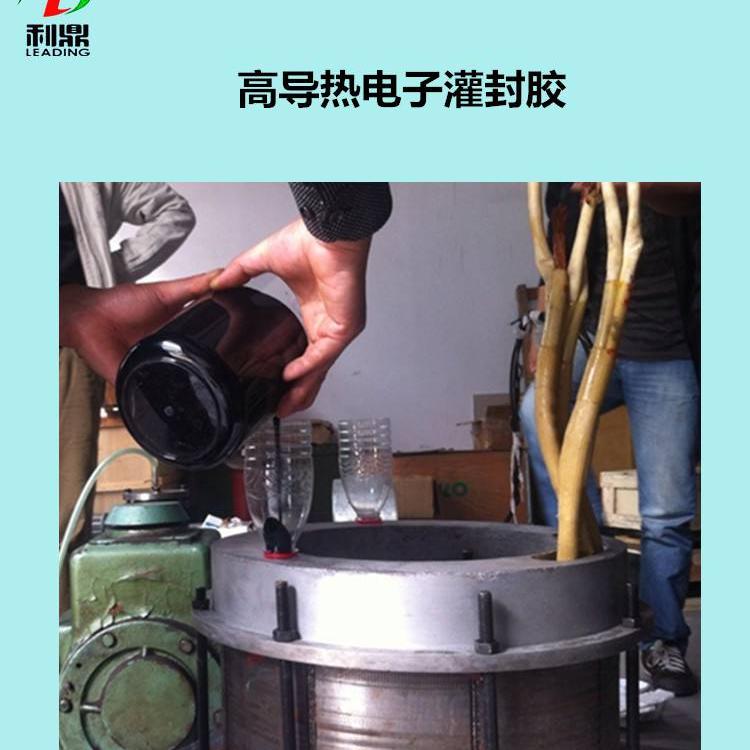

3、按照A：B=4：1的比例（重量比）将A、B料混合均匀，在60℃下抽真空10-20min，然后对线圈（或要灌封的器件）进行灌封，灌封过程中应将胶液缓慢灌入线圈（或要灌封的器件）中，此时灌封不易过满，灌封完毕后的工装器件抽真空处理10-15min，然后进行补胶。（真空度0.1MPa）
4、补胶完毕，按75℃下2小时+120℃下2小时(或根据要求调整固化工艺)进行加温固化，固化完全的器件要随炉冷却到自然温度后再取出加工。

五、注意事项

1、按重量配比称量，AB混合后要充分搅拌均匀，以避免固化不完全。

2、搅拌均匀后请及时灌胶，在操作时间内使用完已混合的胶液。

3、操作过程中用多少配多少，避免浪费。在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。

4、有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用酒精擦去，并使用肥皂清洗干净。

5、如果胶液溅入眼睛，请立刻用大量清水冲洗，并请就医处理。

六、包装、储存

1、本品包装规格为25KG/套（A胶料20KG，B固化剂5KG）。

2、本品需在通风、阴凉、干燥处密封保存，保质期6个月，过期经试验合格，可继续使用；

3、107B料易吸潮，用完要及时把桶口密封好；
