第3年
价格￥13.00/KG
最后更新2023-07-06 03:49
干式变压器环氧浇注料
一、特性及应用领域
本产品具有高绝缘、高导热、强韧性、渗透好的特点，因此适用于干式变压器、干式互感器等大型浇注的产品，以保证满足客户产品的不开裂、耐击穿、低局放（5PC以下）的要求。
二、产品参数：
|
特性 |
单位 |
树脂 A |
固化剂 B |
|
比重25 ℃ |
克/立方厘米 |
1.55－1.65 |
1.65－1.75 |
|
粘度 25 ℃ |
mPa.s |
20000－30000 |
200－300 |
|
颜色 |
大红（按照客户需求） |
||
|
保质期 |
6个月 |
6个月 |
三、工艺说明：
1、备料
将树脂A组分与固化剂B组分放入100℃的烘箱中，进行预热2小时以能热透为标准。
为使达到电性能和机械性能，要求无气泡浇注。基于这一原因，建议将树脂和固化剂放入浇注罐，在65℃-70℃搅拌状态下混合，进行真空处理300帕左右。脱气是否充分以材料表面无气泡升起为准，大约需要30-60分钟。
为防止沉淀，不间断的缓慢搅拌是必须的。

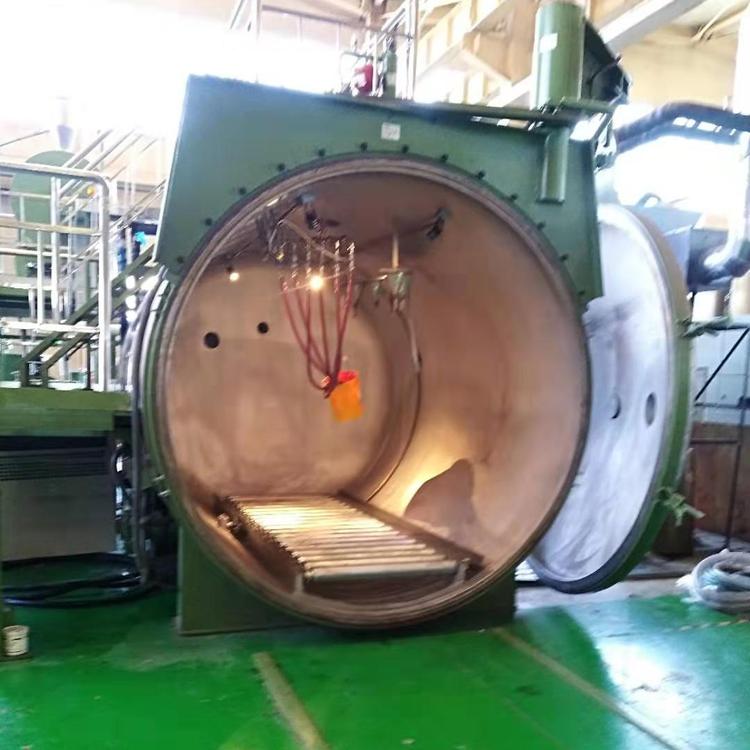

2、浇注工艺
浇注罐的温度建议为75－80℃。
将经过预处理的浇注料在真空条件下浇注入预热到90-100℃的模具中。为避免因组分的蒸汽压而产生的气泡，浇注时浇注罐的真空压力建议设定为250帕左右。
3、固化工艺：
85℃×5小时+120℃×3小时
注意：固化8小时完成后，降温至90℃（冬天）、100℃（夏天）方便进行拆模。该固化工艺为利鼎固化工艺，具体到各厂家，因浇注设备、操作工艺和制件尺寸的不同，实际固化工艺应以在具体浇注件厂家试验验证为准。

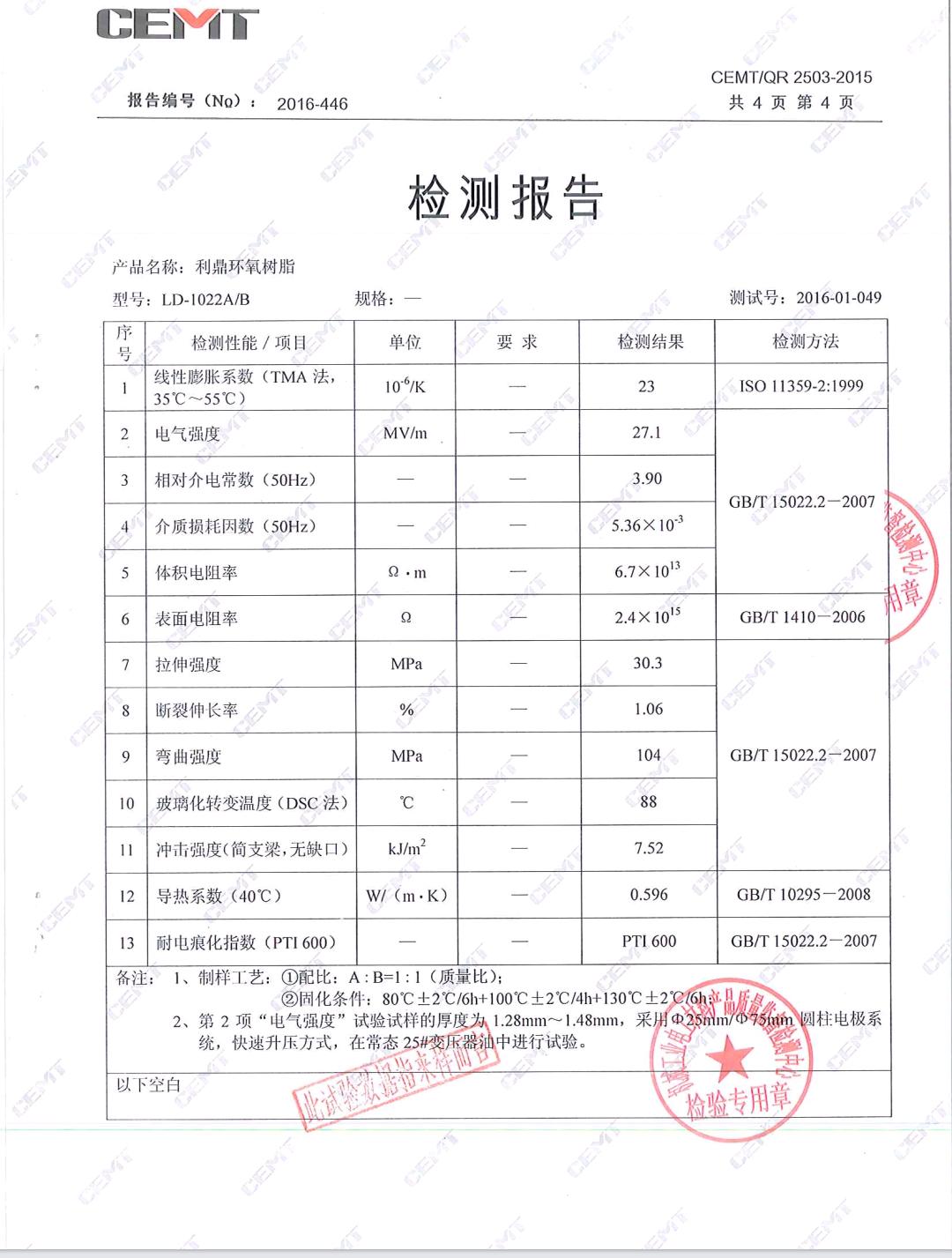

三、固化物特性：
|
序号 |
检测性能/项目 |
单位 |
检测结果 |
检测 |
|
1 |
线性膨胀系数(TMA法，35℃-55℃) |
10-6/K |
20-25 |
ISO 11359-2:1999 |
|
2 |
电气强度 |
MV/m |
25-30 |
GB/T 15022.2-2007 |
|
3 |
相对介电常数(50Hz) |
- |
3.90 |
|
|
4 |
介电损耗因数(50Hz) |
- |
5.36×10-3
|
|
|
5 |
体积电阻率 |
Ω*m |
6.7×1013
|
|
|
6 |
表面电阻率 |
Ω |
2.4×1015
|
GB/T1410-2006 |
|
7 |
拉伸强度 |
MPa |
＞30 |
GB/T 15022.2-2007 |
|
8 |
断裂伸长率 |
% |
0.9-1.1 |
|
|
9 |
弯曲强度 |
MPa |
100-110 |
|
|
10 |
玻璃化转变温度（DSC法） |
℃ |
85-95 |
|
|
11 |
冲击强度（简支梁，无缺口） |
KJ/m2 |
7-8 |
|
|
12 |
导热系数(40℃) |
W/(m*K) |
0.6-0.9 |
GB/T 10295-2008 |
|
13 |
耐电痕化指数 |
- |
PTI600 |
GB/T 15022.2-2007 |
四、保质期及储存
本材料应密封于原包装容器内，储存在干净、干燥的环境下。储存在过低的温度下会导致产品粘度大，需要加热才能恢复原状。打开产品时如出现结块或较平常变得更稠些，使用前于65 ℃加热4 – 6 小时重新液化。如依照建议的条件下储存，本产品的保质期自生产之日起至少有6个月。

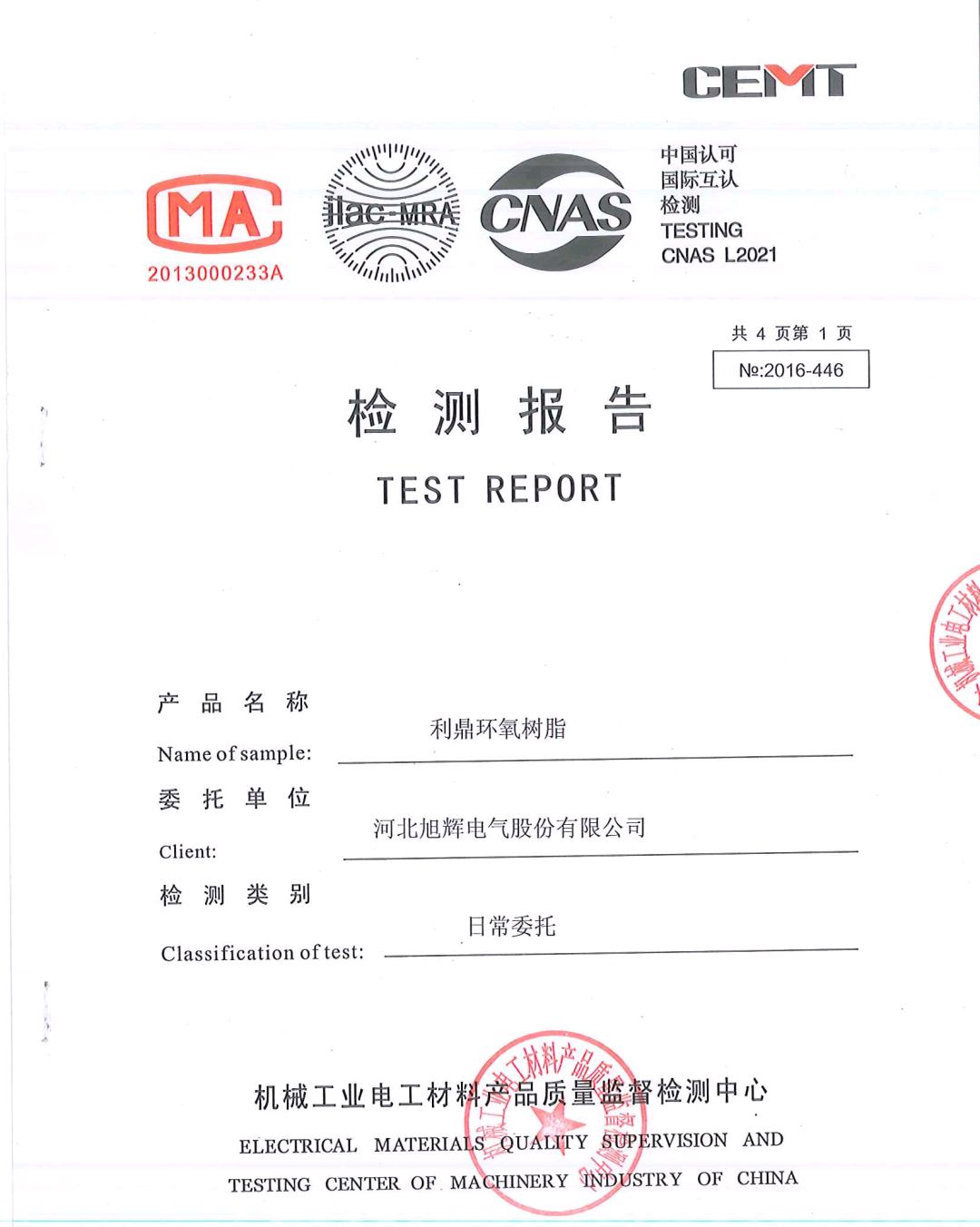

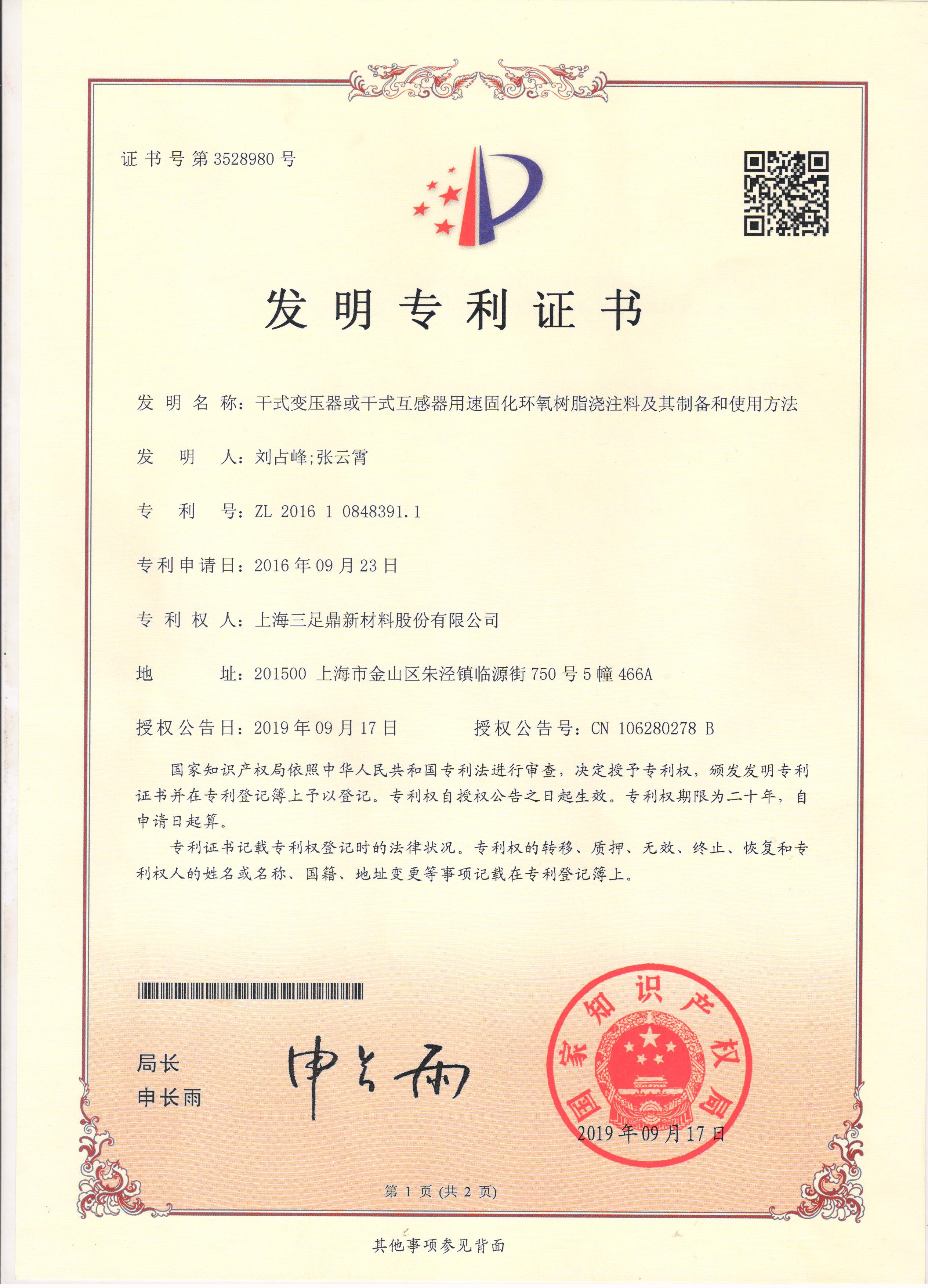

五、专利技术及证书：
查看详情面议湖北 武汉市
查看详情面议云南 昆明市
查看详情面议河北
查看详情￥100.00/套山东 烟台市
查看详情￥1800.00/吨河北 保定市
查看详情面议陕西
查看详情面议四川
查看详情￥100.00/袋湖北 武汉市
查看详情面议湖北 武汉市
查看详情￥2400.00/吨河南 郑州市
查看详情￥5.00/kg江苏 苏州市
查看详情￥12.00/瓶广东 广州市
本网页所展示的有关【利鼎干式变压器环氧树脂浇注料LD-1033耐开裂抗击穿树脂】的信息/图片/参数等由的会员【石家庄利鼎电子材料有限公司】提供，由化工资源网会员【石家庄利鼎电子材料有限公司 】自行对信息/图片/参数等的真实性、准确性和合法性负责，本平台（本网站）仅提供展示服务，请谨慎交易，因交易而产生的法律关系及法律纠纷由您自行协商解决，本平台（本网站）对此不承担任何责任。您在本网页可以浏览【利鼎干式变压器环氧树脂浇注料LD-1033耐开裂抗击穿树脂】有关的信息/图片/价格等及提供【利鼎干式变压器环氧树脂浇注料LD-1033耐开裂抗击穿树脂】的商家公司简介、联系方式等信息。
在您的合法权益受到侵害时，请您致电15866686519，我们将竭诚为您服务，感谢您对化工资源网的关注与支持！
查看详情
查看详情
查看详情
查看详情
查看详情
查看详情
