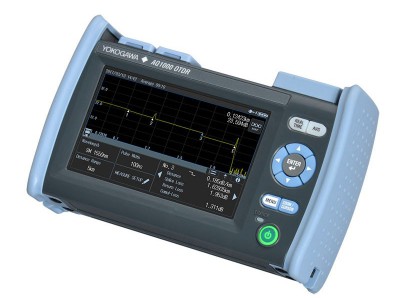

日本横河掌上型光时域反射仪 AQ1000

掌上型光时域反射仪 AQ1000

AQ1000的推出，填补了OTDR便携机型产品线的空白。新机型特别有助于运营商工作人员在光纤接入网络（如FTTH）“最后一公里”的现场安装调试工作。虽然AQ1000定位为性价比超高的入门机型，然而AQ1000仍无愧于横河产品一贯的高质量、高精度和高可靠性，它还具备诸多常见于高端机型的优异性能——例如高品质多点触摸电容屏和无线连接功能。

概述

AQ1000可以满足分析光接入网的测试和测量需求。

波长: 1310 / 1550 nm

动态范围: 32 / 30 dB

尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)

重量: 660 g

多点触控触摸屏

直观呈现，反应灵敏

轻点、滑动、缩放或按压。高分辨率、反应灵敏的5.0英寸多点触控电容触摸屏和硬键按钮使OTDR操作变得简单直观。

一键式测量操作

全自动

只需按下一个按钮，AQ1000即可启动OTDR测量，根据用户定义的阈值，根据“通过/不通过”判断，检测和全面呈现网络特性。如果需要，测量数据可自动保存。

OTDR视图模式

曲线视图

Traditional v常规视图，包含OTDR和事件标记。

Map 视图

Si简单的图标式Map视图，便于轻松解读网络事件.

电池续航时间长

超过10小时！

不用担心日常工作期间电池电量耗尽。AQ1000的大容量锂电池可在Telcordia标准条件下续航10小时。

快速启动

不超过10秒！

从关机状态到测量准备就绪仅需几秒钟时间！

关键的测量功能

距离测量

损耗测量

回波损耗测量 (总体/部分)

自动事件搜索

通过/不通过判断

实时测量

Simple简单快速地观察网络连接状态，并对网络连接做出“通过/不通过”判断。利用标记分析可实现距离和损耗测量。

内置PC 、LS和VLS

低光功率计 (PC)

测量并显示进入光的光功率，以测试网络性能。

光源 (LS)

Outputs输出稳定的连续光/调制光，用于与光功率计配对时精确测量端到端衰减。

可见光源 (VLS)

Outputs 输出红光，以检查连接光纤或短光纤链路的连续性。可以直观地辨别光纤断裂和弯曲。

(需要/VLS选件。)

数据处理功能

直接数据保存

只需点按“直接保存”图标，即可根据用户之前的选择，以SOR或PDF格式保存测量数据。

PDF报告

内置后期处理软件，用于生成PDF格式的OTDR报表。报表模板的结构灵活，可满足用户对报表的要求。

AQ1000 PDF Reporting

数据传输

通过USB连接，AQ1000中存储的数据文件或PDF报告文件可轻松传输至计算机。

无线LAN

AQ1000能够与兼容LAN的设备进行数据传输和远程控制。

无线数据传输

AQ1000的数据文件可使用OTDR数据传输工具传输到智能手机或平板电脑，或使用OTDR Remote Controller软件传输到计算机。

远程控制

AQ1000可由智能手机或平板电脑通过网络浏览器进行控制，或者由计算机通过网络浏览器或OTDR  Remote Controller进行控制。

注意:

需要/WLN选件。请向销售代表咨询在您所处国家是否提供。

OTDR Data Transporter和OTDR Remote Controller是免费的应用软件。
