三参数（温度、油位、振动）组合探头是冷却塔风机安全监控系统中一种非总线结构的通用型组合探头。它可以直接与三参数安全监控仪配接，实现单台设备监控。也可以与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用 。冷却塔风机是生产企业的重要设备,在长期、恶劣的运行环境中，难免产生部件腐蚀、缺油磨损、材料疲劳，从而引起另部件松动、摩擦加剧、动不平衡、抖动增大等现象,若不能及时发现处理,将引起轴承烧毁、机件损坏,甚至叶片断裂的恶性事故。
冷却塔风机关键的安全运行指标是机械振动参数。根据“国际标准化组织ISO-2372标准”对该类设备安全监测的规定：风机各部位运动摩擦部件所产生的复杂振动监测量，应该是与振动能量成正比的振动速度的真有效值（RMS）；振动探测的频带范围应满足10～1000HZ；而振动方向的探测则应当是的。
这种应用于风机减速箱安全运行监测的组合探头，在其内部分别集成了测量油温、油位、振动信号的传感、转换和变送电路，直接输出相对应的4～20mA标准电流信号，可以配接各种通用型二次仪表或计算机数字采集监控系统 。
探头内的温度测量使用了半导体集成传感器；油位测量采用了热导式传感原理；用于振动测量的磁电式传感器可以直接获取机械振动的速度信号，经放大器、带通滤波器、真有效值（RMS）变换器，将有效带宽内的复杂振动波形进行真有效值转换，由电压/电流驱动电路产生4～20mA输出 。
该组合探头为小型一体化全不锈钢防腐结构，输出传送方式具有长线抗干扰能力，加上良好的密封和抗震防爆措施，使其能够在测量现场恶劣环境下长期在线工作 。是目前现代工业、国防、科研、必不可少的设备安全监测单元。
液位温度振动传感器XJ-939SB3，15221176387(电话同微信) 主要技术性能和指标
外型和安装结构

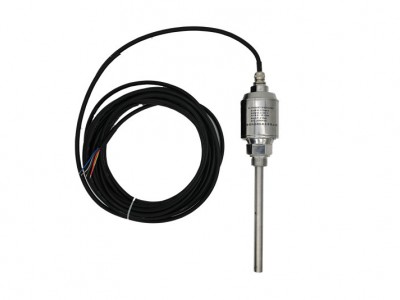

三参数组合探头为不锈钢全封闭防水结构，重量约0.8kg ，探头是以外螺纹形式，安装于风机减速箱的螺纹安装孔中，探杆插入减速箱内，从而获取减速箱中润滑油温度、润滑油油位和箱体振动信号，完成变送输出。螺纹规格和探杆插深需在定货时申明。
温度测量特性
润滑油温度测量范围：0～100℃， 温度测量综合误差：±1℃
油位测量特性：
润滑油油位测量范围：-10～40 mm（0 mm处为减速箱正常油位下油限位置），油位测量综合误差：±5mm
初上电时需稳定预热约2分钟,响应阻尼时间约1分钟,被测介质必须是非导电性介质。
振动测量特性：
振动测频范围：10～300HZ,振动测量线性误差≤1%FS。
振动测量范围：振速 0～20 mm /s ，测量输出与振动速度的真有效值（RMS）成正比
信号输出特性：
有源电流型输出;DC/4～20mA, 要求无源电阻性负载。
供电特性：
工作电压：DC/24V±2V，空载工作电压：DC/18V，保护电压：DC/30V 额定电流：DC/80mA,瞬时工作电流150mA，内设电压极性反接保护。
液位温度振动传感器XJ-939SB3环境特性：
环境温度范围：20～80℃
环境湿度范围：0～（端口使用704硅橡胶密封）
传感器的接线： （ 具体安装尾部接线方式）
红色：+24V电源；
蓝色：振动信号输出；
灰色：油位信号输出；
棕色：温度信号输出。
