铝合金钝化液

本品是用于铝、铝合金、锌合金的表面钝化药剂，钝化后生成的蓝色均匀结晶膜层具有极强的稳定性，大大提高了基材与涂膜的密着性及材料的耐腐蚀性；对于压铸材料，钝化后裸膜中性盐雾可达480小时以上；对于型材类材料，钝化后裸膜中性盐雾可达1000小时以上；耐腐蚀性能超过欧美MIL-DTL-81706及MIL5541的耐腐蚀标准。

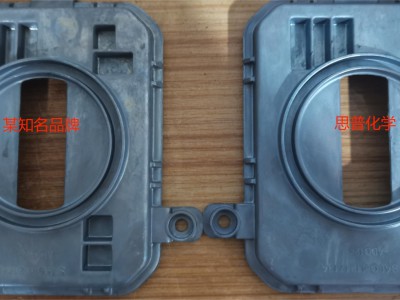

一、钝化工艺流程说明

除油-----水洗-----纯水洗-----钝化-----水洗-----纯水洗-----烘干

必要时除油和水洗可以采取两道工序进行；工件表面有抛光蜡，建议采用超声波除蜡工序。

二、使用参数：

1,钝化方式：喷淋、浸泡均可。

2,建浴比例：本品单剂使用；对于压铸铝合金，一般裸膜盐雾要求400小时以下的，建浴比例为5%，盐雾要求裸膜400小时以上的， 建浴比例为7-10%，盐雾要求较高可视材质的情况适当增加。

3, PH 值：使用时药液的PH值应在3.0～4.5范围内。

4, 处理温度：常温 ～ 40℃ ，北方地区冬天可适当加温，最佳温度控制在35度左右。恒温处理的膜会比较均匀。

5,处理时间：常温下，成膜为浅蓝色，时间控制在3--4分钟（盐雾可达120小时以上）；成膜为深蓝色，时间在5分钟以上（盐雾可达300小时以上）；其它材料或更高的盐雾要求的，请与工程师沟通确定。
