品牌:利鼎
抗压强度:＞60
吸水率:<0.03
耐电压:>20
起订:1公斤
供应:10000公斤
发货:3天内
LD-401-C耐高温无溶剂环氧树脂绝缘漆

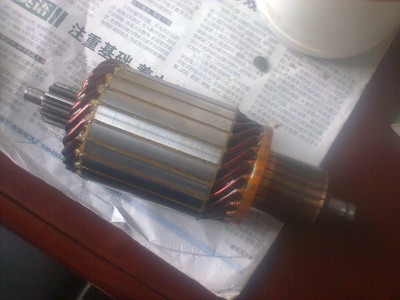

LD-401-C为无溶剂环氧树脂绝缘漆，主要解决电机转子绝缘漆耐温不够，在高温状态下造成的电机“甩线”问题。
一、产品特点
1、固化后耐温高，高温状态下仍能保持良好的粘接性和机械强度；
2、黏度低、渗透性好，适合线圈浸渍，滴浸或灌封工艺；
3、本品为无溶剂材料，加温过程中无挥发性溶剂，安全环保；
二、产品用途

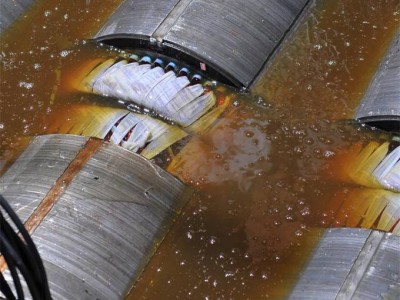

用于电机转子线圈的浸渍，滴浸或涂刷工艺，也可用于电机定子线圈的绝缘灌封工艺以及电子元件的涂覆。
三、性能指标
|
项目 |
A |
B |
|
外观 |
粘稠胶体 |
透明液体 |
|
黏度（40℃cps） |
15000-18000 |
20-25 |
|
颜色 |
淡黄 |
褐色 |
|
抗压强度 |
MPa |
＞60 |
|
抗拉强度 |
MPa |
＞30 |
|
吸水率 |
25℃% |
<0.03 |
|
耐电压 |
kv/mm |
>20 |
|
表面电阻系数 |
Ω |
5×1015 |
|
体积电阻系数 |
Ωcm |
3×1016 |
|
凝胶时间 |
120℃ |
240秒 |
注：粘度、颜色、固化时间可以根据使用者要求进行调整
四、使用方法
1、先把预刷线圈在烘箱中120℃预热排潮，预热时间1小时以上。
2、将LD-401-C***绝缘漆A预热至60℃，B在80℃预热成为均一、透明液体。
3、将预热好的AB组分按照A:B=10：1（重量比）称量，然后用电动搅拌器搅拌均匀。
4、用涂刷、浸渍或滴浸的方式将混合好的AB料附着到已预热的线圈上，涂匀后送烘箱固化。
5、固化条件：120℃×60分钟或100℃×30分钟+120℃×40分钟。
五、注意事项
1、B组分如有结晶，为正常现象，在80℃下预热成均一、透明液体即可。
2、A B组分用完应及时密封，防止吸潮。
3、混合好的AB胶料应一次用完，避免造成浪费。
4、本品属非危险品，但勿入口和眼。
六、包装、存储
1、本品包装规格为11KG/套（A胶料10KG，B固化剂1KG）。
2、阴凉干燥处贮存，贮存期为六个月（25℃下）。
3、储存中应该密封保存，小心泄露。同时应远离火源。
