LD-2055黑色铁芯漆
LD-2055黑色铁芯漆是双组份常温固化铁芯绝缘材料，主要解决铁芯涂刷过程中味道大、绝缘漆流挂需多次涂刷、不好涂刷的工艺性问题，以及表面气泡多不光亮、上强度慢的固化问题。
一、产品特点
1、本品触变性好，立面涂刷不流挂，平面自流平，一次涂刷即可达到要求。
2、混合料黏度低，涂刷不费力，无刺激性气味；
3、常温固化，固化时间短，上强度快；
4、固化后表面光亮，无针孔；
5、抗冲击性好，耐侯性好，抗老化性能好粘接力持久；
6、耐腐性能好，防水防潮防锈。
二、产品用途

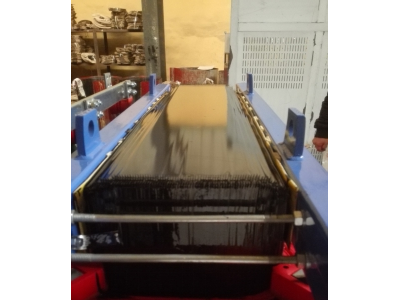

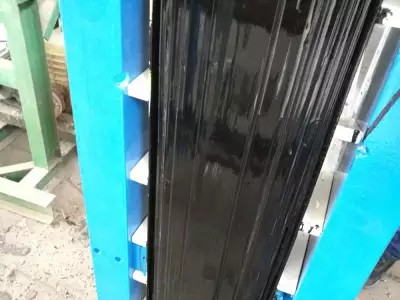

广泛用于干式变压器铁芯、电抗器铁芯的绝缘覆盖、防水防锈。
三、性能指标
固化前性能：
|
项目 |
2055A |
2055B |
|
黏度(25oC cps) |
12000-15000 |
40-100 |
|
比重(25oC) |
1.65-1.75 |
0.98-1.05 |
|
颜色 |
黑色（也可定制） |
浅黄--褐色 |
固化后性能：
|
抗压强度 |
MPa |
＞60 |
|
弯曲强度 |
Mpa |
＞60 |
|
硬度 |
Shored |
80-85 |
|
耐电压 |
kv/mm |
＞20 |
|
体积电阻25℃ |
（Ω/cm） |
1×1015 |
|
表面电阻25℃ |
（Ω/cm） |
1×1014 |
注：粘度、颜色、固化时间可以根据使用者要求进行调整
四、使用方法
1、铁芯清理：对铁芯表面进行清理清洁，做到干燥、无油污等。
2、称量：LD-2055的配合比例为A:B=4:1（重量比）将A B组分分别称量后，倒入洁净干燥的容器中混料。
3、混料：将称量好的AB混合料进行搅拌混料，混料可选用电动搅拌器，搅拌过程中注意容器底部和侧壁都要搅拌到位，保证AB组分充分搅拌均匀。
4、涂刷：绝缘漆搅拌均匀后即可进行涂刷，搅拌好的绝缘漆应在20分钟内涂刷完毕，以免黏度增大造成绝缘漆浪费。
5、固化：把涂刷好的铁芯置于常温下固化，固化过程中应保持环境洁净、干燥，防止灰尘掉落影响绝缘漆表面光亮度。
五、注意事项
1、请严格按照厂家提供的配合比例称量，AB组分充分搅拌均匀，尤其注意桶底和桶壁部位，以免出现固化不彻底或不固化情况。
2、铁芯表面在涂刷前必须加以清洁，不能有油污、水渍、锈蚀等影响绝缘漆强度的杂质。
3、在大量使用前，请先小量试用，掌握产品的使用技巧，以免差错。
4、混合好的胶料应一次用完。混胶量越多，其反应就越快，可操作时间越短，混合好的胶液尽量在短时间内使用完，以免造成不必要的浪费。
5、固化过程中，请保持环境干净，以免杂质或尘土落入未固化的胶液表面，影响表面光亮度。
6、本品属非危险品，但勿入口和眼。
六、包装、存储
1、本品包装规格为30Kg/套（A胶料24Kg，B固化剂6Kg）。
2、阴凉干燥处贮存，贮存期为六个月（25℃下）。
3、胶体的A、B组分均须密封保存，小心在储存中泄露。
