LD-4012电机线圈绝缘浸渍漆
LD-401为低黏度无溶剂环氧树脂绝缘漆,主要解决无溶剂漆黏度大,电机线圈砸间隙小,绝缘漆渗透不到位导致线圈绝缘电阻下降的问题。
一、产品特点
1、黏度低、渗透性好,适合线圈浸渍,滴浸工艺;
2、混合料可操作时间长,能够在较长时间内保持低黏度;
3、本品为无溶剂材料,加温过程中无挥发性溶剂,安全环保;
4、浸漆后的工件抗潮湿、腐蚀、霉菌能力强;
5、导热性好,绝缘漆的热传导能力比空气大得多,更有利于线圈散热;
6、机械强度高,有利于增强绕组整体抗冲击、抗震动的能力。
二、产品用途
用于电机、电器、发电机组、变压器绕组的快干浸渍绝缘处理。
三、性能指标
项目 |
A |
B |
外观 |
粘稠胶体 |
透明液体 |
黏度(25℃cps) |
800-1500 |
40-100 |
颜色 |
无色透明或淡黄 |
淡黄色或红棕色 |
抗压强度 |
MPa |
>60 |
抗拉强度 |
MPa |
>30 |
吸水率 |
25℃% |
<0.03 |
耐电压 |
kv/mm |
>20 |
表面电阻系数 |
Ω |
5×1015 |
体积电阻系数 |
Ωcm |
3×1016 |
注:粘度、颜色、固化时间可以根据使用者要求进行调整
四、使用方法

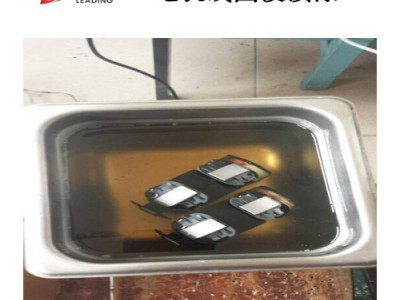

普通沉浸参考工艺
1、准备工作:将AB组分按配比100:80(重量比)混合均匀,倒入漆缸。
2、预烘:将工件预烘(120℃烘1小时),然后将工件温度降到35℃左右后再浸入漆缸,漆液需没过工件20mm以上。
3、浸漆:工件沉浸时间一般为3~10分钟(视工件大小而定),至无气泡溢出为止。
4、滴漆:将工件吊出滴漆,滴干时间不少于30分钟。
5、固化条件:烘箱温度120℃,烘焙时间1~2小时。
6、在生产过程中必须严格控制漆的粘度,当树脂粘度增高时,必须使用本厂提供的401-X***活性稀释剂调整粘度。
五、注意事项
1、B组分如有结晶,为正常现象,在80℃下预热成均一、透明液体即可。
2、A B组分用完应及时密封,防止吸潮。
3、混合好的AB胶料应一次用完,避免造成浪费。
4、本品属非危险品,但勿入口和眼。
六、包装、存储
1、本品包装规格为A组20KG/桶 B组25kg/桶。
2、阴凉干燥处贮存,贮存期为六个月(25℃下)。
3、储存中应该密封保存,小心泄露。同时应远离火源。
