LD-217裂缝修补胶
LD-217裂缝修补胶是双组分改性环氧树脂类胶黏剂，主要解决混凝土在硬化过程中产生的裂缝，有的甚至是贯穿缝，这时低粘度、无收缩、渗透性好的LD-217裂缝修补胶给您提供合适的选择。
一、特点
1、裂缝修补胶呈液体状，易于进行混凝土细小裂缝的修复；
2、建筑物及结构受损后，经裂缝修补胶胶补强后，能有效恢复其整体性，且外观不受损伤；
3、不含挥发溶剂，硬化时基本不收缩；
4、可操作时间长，固化后粘接强度大；
5、具有良好的韧性及抗冲击性，良好的抗水、油、碱及稀酸的能力。
二、用途
应用于钢筋混凝土裂缝灌缝修补，混凝土墙面、 楼面、地下室裂缝的灌注修补施工，外包钢粘钢，桥梁加固工程。
三、性能指标
|
性能项目 |
性能要求 |
|
|
物理性能 |
比重（25℃）（g/cm3） |
1.6 |
|
粘度（25℃）（cps） |
3500-4000 |
|
|
可操作时间（25℃） |
≥1小时 |
|
|
固化时间（25℃） |
≤7天 |
|
|
胶体性能 |
抗拉强度（MPa） |
≥30 |
|
受拉弹性模量（MPa） |
≥3.0*103 |
|
|
伸长率(%) |
1.3 |
|
|
抗弯强度（MPa） |
≥45且不呈脆性破坏 |
|
|
抗压强度（MPa） |
≥65 |
|
|
粘接能力 |
拉伸抗剪强度（MPa） |
≥15 |
|
钢-钢不均匀扯离强度(kN/m) |
≥16 |
|
|
钢-钢粘接抗拉强度（MPa） |
≥33 |
|
|
与混凝土的正拉粘接强度（MPa） |
≥2.5,且为混凝土内聚破坏 |
|
|
环保性能 |
符合实际***卫生等级的要求 |
|
注：粘度、颜色、固化时间可以根据使用者要求进行调整
四、使用方法
1、表面处理：详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净

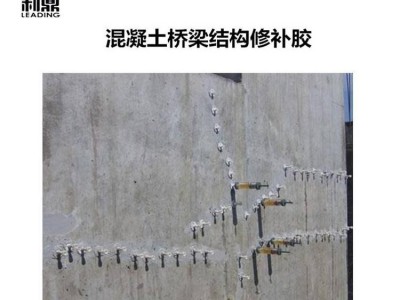

2、粘结注入座：在裂缝上安装灌浆嘴（又称之为注入座），并用封口胶将其粘结到裂缝所在基面上，确保注胶时不跑胶。每隔30-40cm安装1个注入座（或按照具体情况自行决定注入座的使用量）。
3、裂缝密封：用环氧树脂封口胶将裸露的裂缝密封起来，在封口胶未固化之前禁止从注入座注胶
4、注胶：注胶操作应使用的注胶器具。按比例配制胶液。根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。在一条裂缝上的灌浆可由浅到深，由下而上，由一端到另一端。树脂不足可反复补充。灌浆压力常采用0.6MPa的自动压力灌浆器注浆，在保证灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得更好的灌浆效果。当***一个出浆口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌浆。拆除灌浆器并用堵头旋转于底座以防止胶液溢出。立面灌浆顺序为由下向上；平面可从一端开始，单孔逐一连续进行。
5、拆嘴：灌浆完毕，确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆液。
6、封口：用快干水泥进行灌浆口的修补、封口处理。
五、注意事项
1、施工温度较低时，要将A、B组份分别在60-80℃的温水锅（桶）中预热，以降低其粘度。
2、请在可使用时间内将配好的胶液用完，以免凝胶。
3、尽量用多少配多少，避免造成不必要的浪费。
六、包装、存储
1、包装规格：30KG/套（24kg+6kg）。
2、阴凉干燥处贮存，贮存期为六个月（25℃下）。
