大量供应环氧富锌底漆【科冠油漆定制139^8301^6155张经理】环氧富锌底漆是钢结构防腐蚀保护常用的底漆，在钢构防腐涂装中使用广泛，因环氧富锌底漆具有优异的阴极保护特性，受到市场的欢迎，各类的钢结构工程中都可以看到环氧富锌底漆的涂装应用。

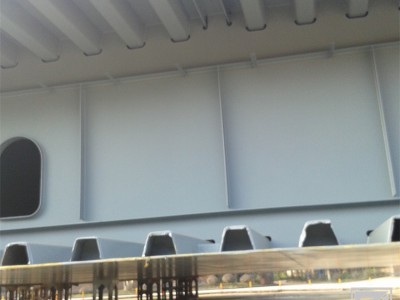

钢结构涂装环氧富锌底漆需要选择合理的配套体系，以环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆为例，采用底漆-中间漆-面漆的配套结构长久保护基材。
表面处理是钢结构防腐的关键步骤，基材表面要除油除氧化皮，进行喷砂或抛丸处理，露出金属光泽，达到除锈等级Sa2.5级标准，基材粗糙度达到30-70μm，表面处理完成后需在4小时内进行底漆涂装。
环氧富锌底漆与固化剂按照比例混合，并加入配套稀释剂，搅拌均匀，并静置熟化20分钟左右。施工可采用有气喷涂、无气喷涂、刷涂等，根据钢结构的形状、面积等合理选用。环氧富锌底漆膜厚控制在70-80μm即可达到较好的防腐。

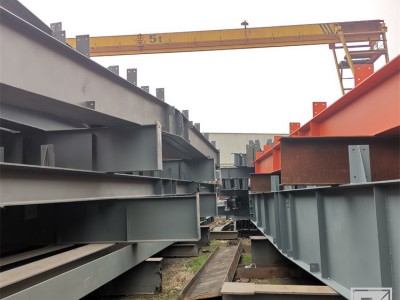

底漆涂装完成后，建议间隔24小时涂装环氧云铁中间漆，该中间漆具有优异的附着力、防腐性、屏蔽性、厚涂性，提高漆膜整体厚度，加强防腐蚀。准备工作同环氧富锌底漆，漆膜厚度喷100-150μm，达到规定膜厚。
中间漆涂装完成后，间隔24小时涂装丙烯酸聚氨酯面漆，该面漆为高性能防腐涂料，具有高耐候性、耐酸碱、漆膜强韧、装饰性好。通过丙烯酸聚氨酯面漆的防护，避免底层环氧涂料受到紫外线照射发生粉化，同时面漆提供有力的保护和装饰。
（文章来源于网络，如有侵权，请联系删除）
